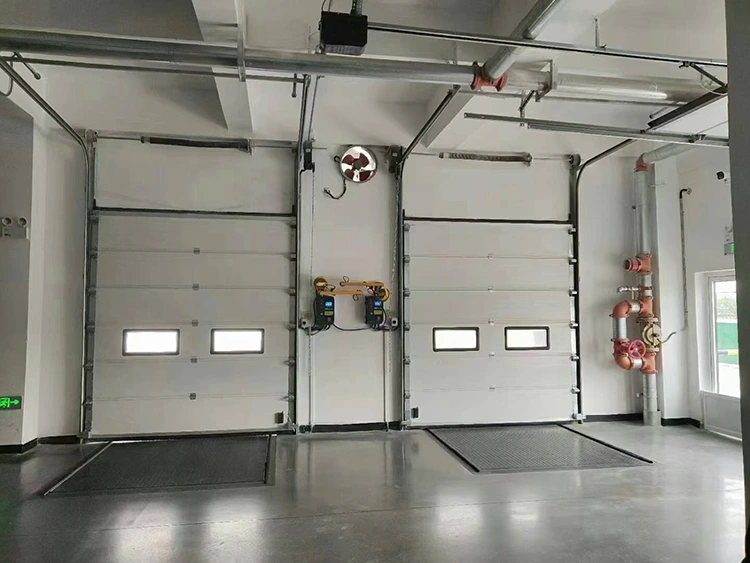

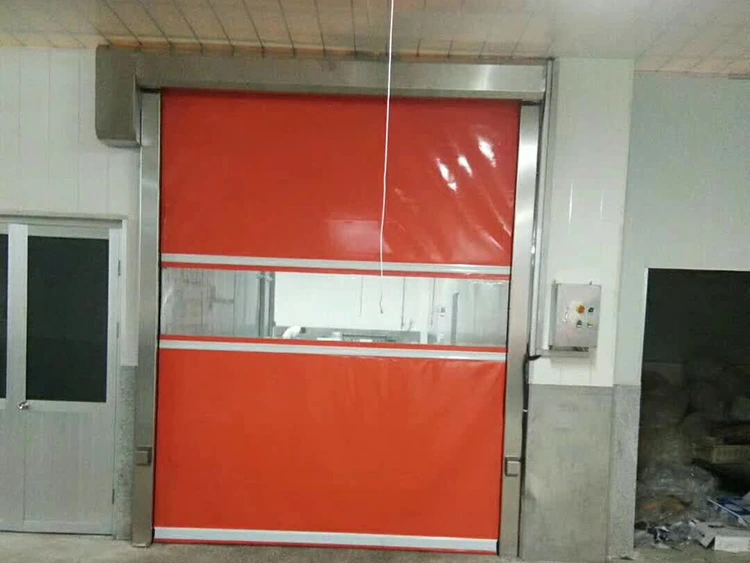

Függőleges emelőajtó

A függőleges emelőajtó egy olyan ipari ajtórendszer, amelyben az ajtólap függőlegesen mozog a fal mentén, függőleges sínek által vezetve. Legjellemzőbb jellemzője, hogy nyitott állapotban az ajtópanel teljesen a falhoz, közvetlenül a nyílás felett helyezkedik el, így a mennyezet alatti rész vízszintes sínektől vagy felfüggesztett alkatrészektől mentes marad.

Tipikus alkalmazások:

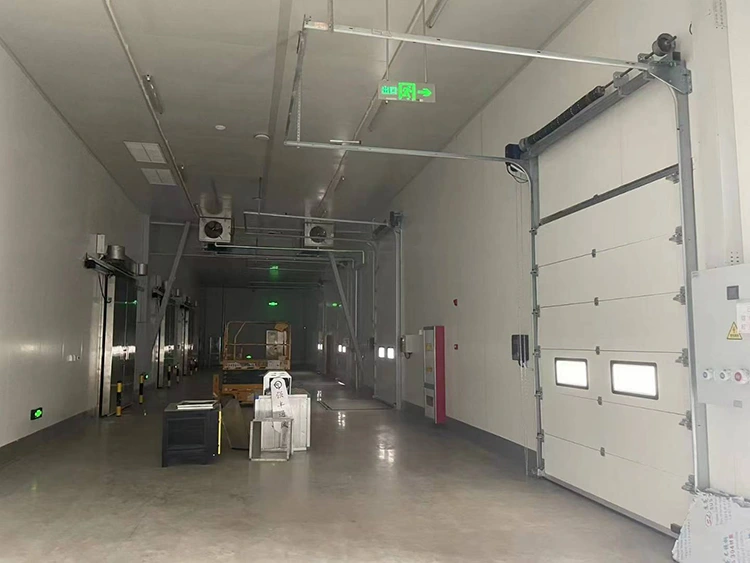

Hideglánc logisztikai transzfer raktárak, fagyasztók és hűtőtárolók

Élelmiszer-feldolgozó üzemek és központi konyhák

Gépjárműjavító műhelyek és festék-/szórófülkék

Logisztikai elosztó központok és rakodódokkok

Nagyméretű berendezés-összeszerelő üzemek

Tűzoltóállomások és garázsok speciális járművek számára

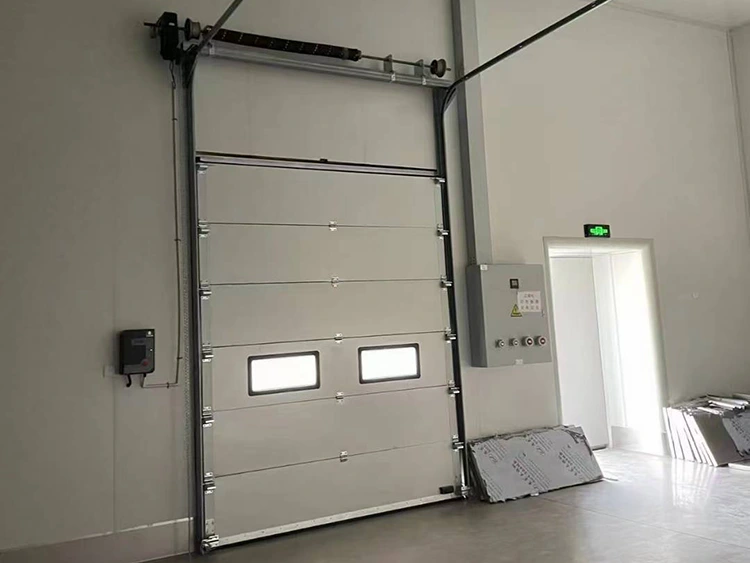

Szerkezeti összetétel és működési elv

Szerkezeti összetétel

Ajtópanel: Belső és külső fémburkolatból (acél, rozsdamentes acél vagy alumíniumötvözet) és belső magból (poliuretán hab, polisztirol vagy alumínium méhsejt) áll. A vastagság jellemzően 40 mm és 150 mm között van, a hőszigetelési követelmények és a szerkezeti szilárdság alapján választva.

Függőleges sínek: Nagy teherbírású C- vagy U-alakú horganyzott acélsínek függőlegesen az ajtónyílást szegélyező falakra. Beágyazott rögzítőelemekkel vagy vegyi horgonyokkal vannak rögzítve, és belső vezetőcsúszkákkal vagy görgőkkel rendelkeznek.

Kiegyensúlyozó rendszer: Torziós rugókat vagy ellensúlyokat használ az ajtólap súlyának kiegyensúlyozására, lehetővé téve a motor működését a súrlódás leküzdésével, ezáltal csökkentve az energiafogyasztást.

Hajtásrendszer: A torziós rugós tengelyre szerelt, oldalra szerelt hajtóműves motor, vagy egy drótkötéldobot meghajtó hidraulikus hajtómű. A motor teljesítménye általában 1,5 kW és 5,5 kW között van, az ajtó méretétől és tömegétől függően.

Tömítőelemek: Időjárásálló gumiszalagok vannak az ajtópanel kerülete mentén elhelyezve, míg az alján lévő felfújható (légzsákszerű) tömítés zárva a padlóhoz nyomódik, megakadályozva a légáramlást és a por bejutását.

Vezérlődoboz: Integrál egy motorvezérlőt, változtatható frekvenciás hajtást (VFD), biztonsági reléket és jel interfészt; támogatja a helyi nyomógombos működést, a távirányítót, az érzékelőket és a távoli kommunikációt.

Működési elv

A motor hajtja a dob forgását, drótkötelekkel vagy láncokkal felfelé húzva az ajtólapot a sínek mentén. Süllyedés közben az ajtó simán süllyed a motor irányváltásával vagy gravitációjával. Az ajtó tetszőleges magasságban megállítható, végálláskapcsolókkal vagy jeladókkal vezérelt precíz pozicionálással.

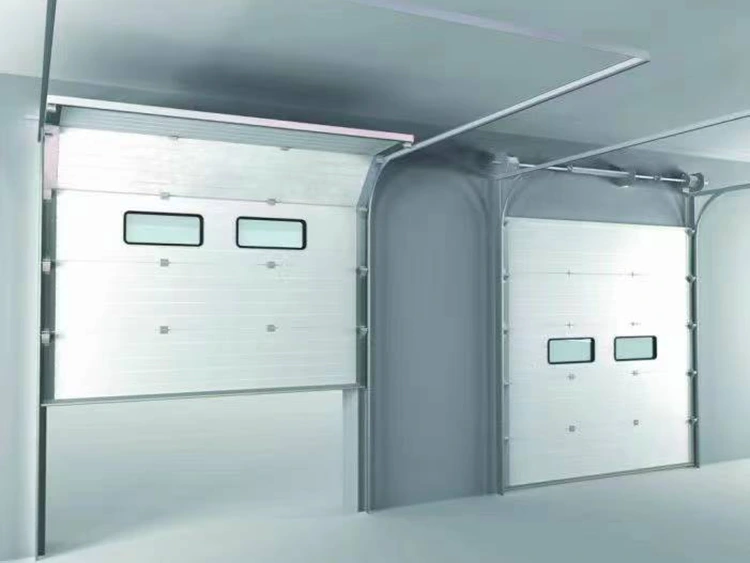

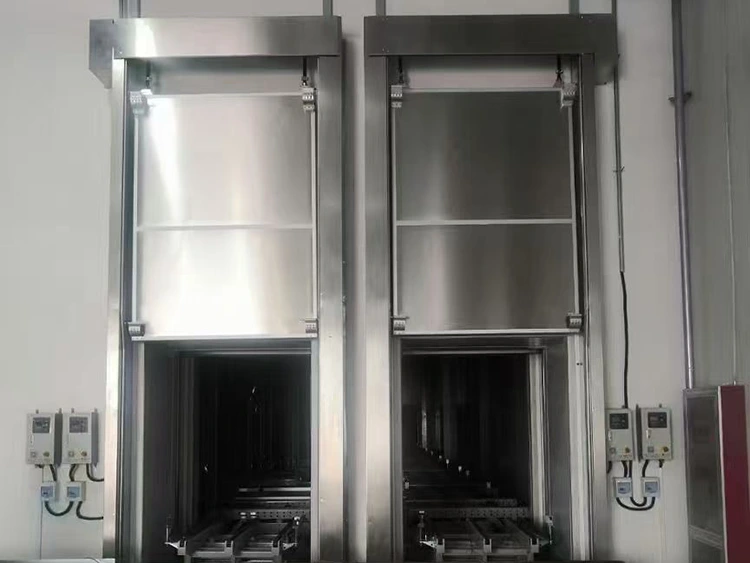

Fő típusok és kiválasztási útmutató

A különböző alkalmazási forgatókönyvek és az ügyfelek igényei alapjánFüggőleges emelőajtóka következő típusokba sorolható:

Szabványos mérettartomány

• Ajtó szélessége:≤8000 mm (egyedi méretek elérhetők speciális alkalmazásokhoz)
• Ajtó magasság:≤ 6000 mm (nagyobb nyílások szakaszos emelést vagy kombinált megoldásokat igényelnek)
• Egyetlen panel maximális súlya:kb. 1500 kg (ellensúlyrendszerrel vagy nagy teherbírású torziós rugók által kiegyensúlyozva)

Telepítési feltételek és mérnöki követelmények

Függőleges emelőajtóspeciális követelményeket támaszt az épületszerkezetekre és a beépítési feltételekre vonatkozóan. Ezeket a tényezőket előre meg kell erősíteni az épület tervezése vagy felújítása során.

Minimális belmagasság:

Falmélység a nyílás mindkét oldalán:

Teherbírás az ajtónyílás felett:

A padlószintre vonatkozó követelmények:

Tápellátási követelmények:

Lynxcool professzionális helyszíni felmérése:

A Lynxcool professzionális telepítésértékelési szolgáltatásokat nyújt lézeres távolságmérők, falszkennerek és precíziós szintek használatával a helyszíni körülmények pontos értékeléséhez. A"Ajtónyitás telepítési állapot megerősítési jelentés"ellenőrzés után biztosítjuk. Ha a meglévő feltételek nem felelnek meg a követelményeknek, a Lynxcool szerkezeti módosítási javaslatokat és műszaki megoldásokat tud ajánlani.

Vezérlőrendszerek és opcionális tartozékok

Szabványos vezérlő konfiguráció:

Helyi vezérlődoboz (Start/Stop/Vészleállító gombok, állapotjelző lámpák)

Kézi vezeték nélküli távirányító (effektív hatótávolság ≥30m)

Mechanikus végálláskapcsolók (felső és alsó végállás)

Testreszabható lehetőségek:

Változtatható frekvenciájú hajtás (VFD): Sima indítást/leállítást tesz lehetővé, csökkenti a mechanikai ütéseket, és állítható emelési sebességet tesz lehetővé (általában 0,15–0,3 m/s)

Szenzor alapú vezérlés: Geomágneses indukciós hurkok, mikrohullámú radar, infravörös biztonsági sugarak

Reteszelő interfész: Szárazérintkezős jelkimenet a berendezésekhez, például szállítószalagokhoz, emelőplatformokhoz vagy légfüggönyökhöz való reteszeléshez

Távfelügyelet: Feltölti az ajtó állapotát egy felhőplatformra 4G vagy Wi-Fi modulokon keresztül, lehetővé téve a mobilalkalmazások figyelését és riasztási értesítéseket

"Door-in-door" (bejáró ajtó): A fő ajtópanelbe integrált kis bejárati ajtó a gyalogos áthaladáshoz, csökkentve a főajtó nyitásának gyakoriságát

Karbantartás és vevőszolgálat

Szokásos karbantartás:
A drótkötél kopásának, a vezetősín igazításának és a csavarok feszességének ellenőrzésére félévente javasolt ellenőrzést végezni. A tömítőcsíkokat rendszeresen meg kell tisztítani és védőanyagokkal kezelni. A csapágyakat és láncokat évente kenni kell a zavartalan működés érdekében.

Hibaelhárítási támogatás:
Az olyan gyakori problémákat, mint az ajtó mozgási ellenállása, a motor túlmelegedése és a távirányító meghibásodása gyors diagnosztikai eljárások és távoli műszaki útmutatások támogatják.

Jótállási politika:

• Az ajtó szerkezete:2 év garancia
• Elektromos alkatrészek (motor, vezérlő, érzékelők):1 év garancia
• Kopó alkatrészek (tömítőcsíkok, görgők): Cseretámogatás kedvezményes árral

Sürgősségi szolgálat:
A Lynxcool gyors reagálású szolgáltatásokat nyújt a hazai nagyvárosokban, ezen belül is elérhető helyszíni támogatás48 óra. Sürgősségi javítások vagy ideiglenes tömítési megoldások állnak rendelkezésre a működési állásidő minimalizálása érdekében.

Miért válassza a Lynxcool függőleges emelőajtót?

A Lynxcool nemcsak ipari ajtógyártó, hanem hűtőrendszerekre és hűtőlánc-létesítményekre szakosodott mérnöki szolgáltató is. A Lynxcool Vertical Lift Door választása a következőket jelenti:

Integrált mérnöki megoldások:
Az ajtótervezést összehangolják a hűtőházi szigetelőrendszerekkel, hűtőberendezésekkel és logisztikai műveletekkel, hogy elkerüljék a kompatibilitási problémákat a telepítés és az üzemeltetés során.

Minősített telepítési képesség:
Szakszerű gépészeti és villanyszerelői végzettséggel ésGC2 nyomócső szerelési tanúsítvány, A Lynxcool biztosítja az előírásoknak megfelelő felépítést és csökkenti az elfogadás kockázatát.

Széleskörű projekt tapasztalat:
A több száz ipari ajtóprojekt befejezése után a Lynxcool tisztában van az élelmiszer-feldolgozó, a gyógyszeripar és a logisztikai iparágak műszaki szabványaival és működési követelményeivel.

Helyi szerviztámogatás:
A qingdaói központja által támogatott Lynxcool teljes életciklus-szolgáltatásokat nyújt, beleértve a helyszíni ellenőrzést, a testreszabott tervezést, telepítést, karbantartást és műszaki támogatást.

Gyakran ismételt kérdések (GYIK) a függőleges emelőajtóról

1. Mi az a függőleges emelőajtó?

A Függőleges emelőajtóegy ipari ajtórendszer, ahol az ajtólap függőlegesen, egyenes falra szerelt sínek mentén mozog, és teljesen kinyitva közvetlenül az ajtónyílás felett parkol.

A hagyományos szekcionált mennyezeti ajtókkal ellentétben a függőleges emelőkapuknak nincs szükségük ívelt vagy vízszintes sínszakaszokra. A mennyezet alatt nincsenek felfüggesztett alkatrészek, így a felső tér teljes mértékben kihasználható szállítószalag-rendszerek, világítás, szellőzőcsatornák, híddaruk és egyéb berendezések felszerelésére.

2. Mi a különbség a függőleges emelőajtó és a magas emelésű ajtó között?

Mindkét ajtórendszert magas belmagasságú épületekhez tervezték, de a pályaelrendezésük eltérő:

Egyszerűen fogalmazva, aA High-Lift Door kompromisszumos megoldás, míg aA függőleges emelőajtó maximális felső térkihasználást biztosít.

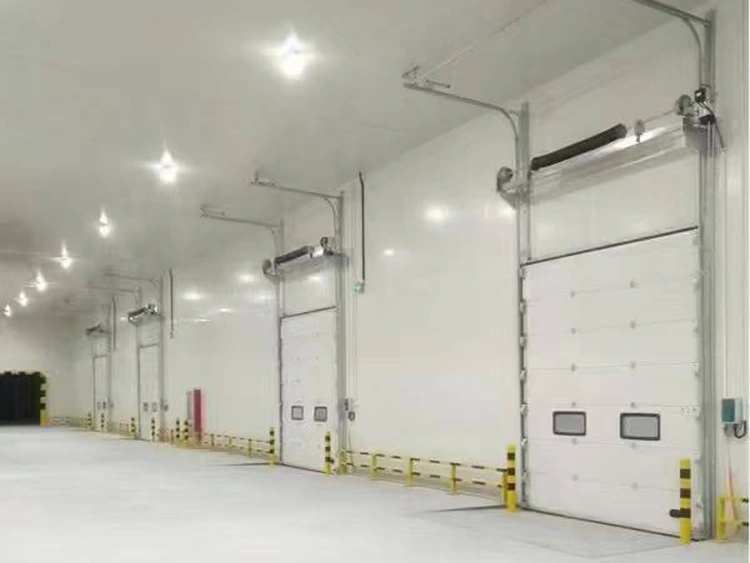

3. Hol használják általában a függőleges emelőajtókat?

Magas helyhatékonyságuknak, kiváló tömítési teljesítményüknek és az igényes környezetekhez való alkalmasságuknak köszönhetően a függőleges emelőajtókat széles körben használják:

• Hideglánc létesítmények, beleértve a hűtőkamrákat és a fagyasztó raktárakat
• Élelmiszer-feldolgozó üzemek és központi konyhák
• Logisztikai elosztó központok és rakodódokkok
• Autójavító műhelyek és lakóautó-garázsok
• Tűzoltóállomások és speciális járműgarázsok
• Ipari épületek, amelyek felső darut vagy felfüggesztett berendezést igényelnek

4. Mennyi szabad hely szükséges a függőleges emelőajtó beszereléséhez?

A legfontosabb követelmény, hogy az ajtónyílás feletti szabad belmagasság legyen:

Ajtónyílás magassága + minimum 500mm

Példa:
magasságú ajtónyíláshoz4 méter, az épületnek biztosítania kell legalább4,5 méter szabad magasság.

További telepítési követelmények a következők:

• Minimális300 mm faltér mindkét oldalonvezetősínekhez és konzolokhoz
• A padlószint eltérése belül±3 mmmegfelelő fenéktömítési teljesítmény biztosítása érdekében

Javasoljuk a szerelés előtt egy professzionális helyszíni felmérést, hogy megbizonyosodjon arról, hogy az épület szerkezete megfelel-e a követelményeknek.

5. Milyen biztonsági védelmi rendszerekkel vannak felszerelve a függőleges emelőajtókon?

A szabványos biztonsági konfigurációk a következők:

Leesésgátló fékberendezés:
Drótkötél vagy lánc meghibásodása esetén automatikusan lezárja az ajtólapot, megakadályozva a véletlen leesést.

Akadályészlelés és automatikus visszafordítás:
Az alsó pneumatikus érzékelő él vagy fotoelektromos biztonsági él érzékeli az akadályokat, és azonnal leállítja és megfordítja az ajtó mozgását.

Kézi vészhelyzeti működés:
A kézi hajtókaros vagy láncos emelőrendszer lehetővé teszi a működést áramkimaradás esetén.

Kettős határérték védelem:
A mechanikus és elektronikus végálláskapcsolók együtt működnek, hogy megakadályozzák a túllépést.

Ezek a biztonsági rendszerek megbízható működést biztosítanak különféle váratlan körülmények között.

6. Hogyan kell karbantartani a függőleges emelőajtót?

A javasolt karbantartási eljárások a következők:

• A sínek tisztán tartása érdekében rendszeresen távolítsa el a port és az idegen tárgyakat a vezetősínekről
• Háromhavonta ellenőrizze a drótkötél kopását és feszességét
• Félévente kenje meg a csapágyakat, görgőket, láncokat és egyéb mozgó alkatrészeket
• Rendszeresen ellenőrizze a tömítőcsíkokat, és szükség esetén cserélje ki az elöregedett alkatrészeket
• Végezzen kézi egyensúlytesztet: húzza ki a tápfeszültséget, és emelje fel félig az ajtót; az ajtónak stabilnak kell maradnia anélkül, hogy leesne vagy felemelkedne

A megfelelő karbantartás meghosszabbítja az élettartamot és csökkenti a váratlan állásidőt.

7. Melyek a függőleges emelőajtókkal kapcsolatos gyakori problémák és megoldások?

Bonyolult meghibásodások esetén professzionális szerviztechnikushoz kell fordulni ellenőrzés és javítás céljából.

8. Hogyan kaphatok személyre szabott függőleges emelőajtó-megoldást és árajánlatot?

A Lynxcool teljes körű projekttámogatást nyújt, beleértve:

• Helyszíni szemle
• Megoldás tervezés
• Berendezés gyártás
• Telepítés és üzembe helyezés
• Értékesítés utáni szolgáltatás

Ha személyre szabott ajánlatot és árajánlatot szeretne kapni, kérjük adja meg:

• Ajtónyílás méretei (szélesség × magasság)
• Helyszíni fotók vagy építészeti rajzok
• Működési feltételek (hőmérséklet, tisztasági követelmények stb.)
• Különleges követelmények (robbanásbiztos kivitel, rozsdamentes acél konstrukció, integrált vezérlőrendszerek stb.)

A Lynxcool műszaki csapata értékeli a projekt követelményeit, és megfelelő függőleges emelőajtó megoldást kínál.
