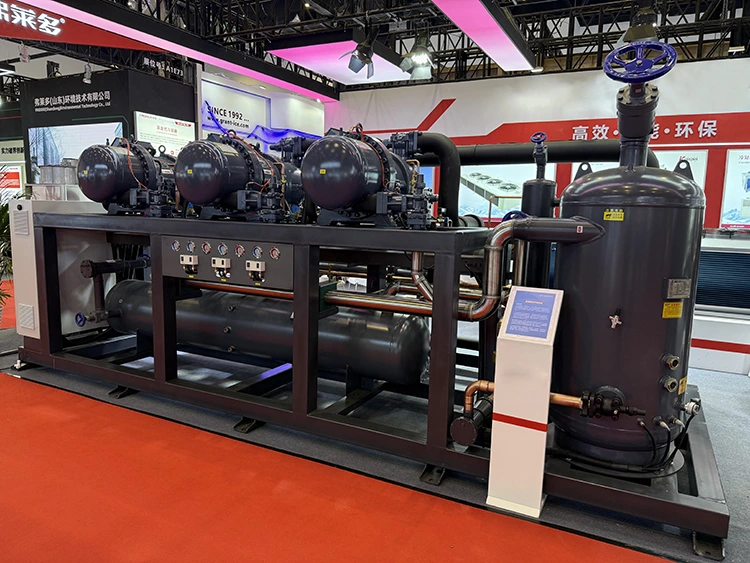

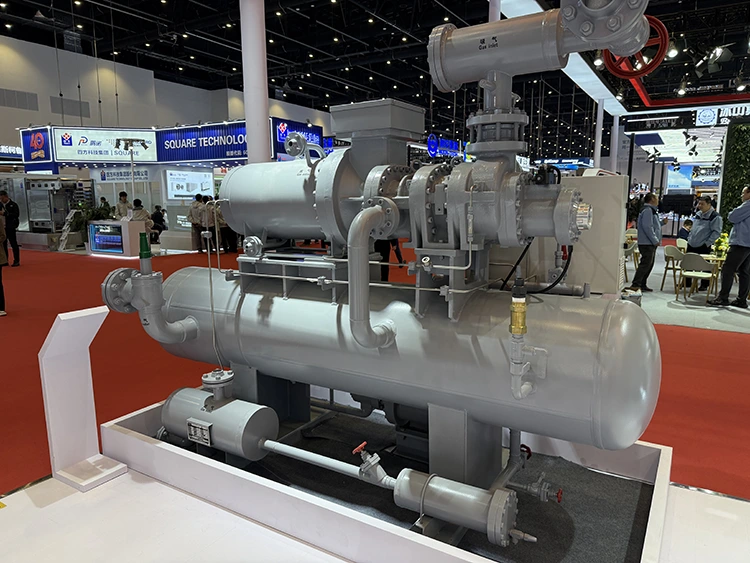

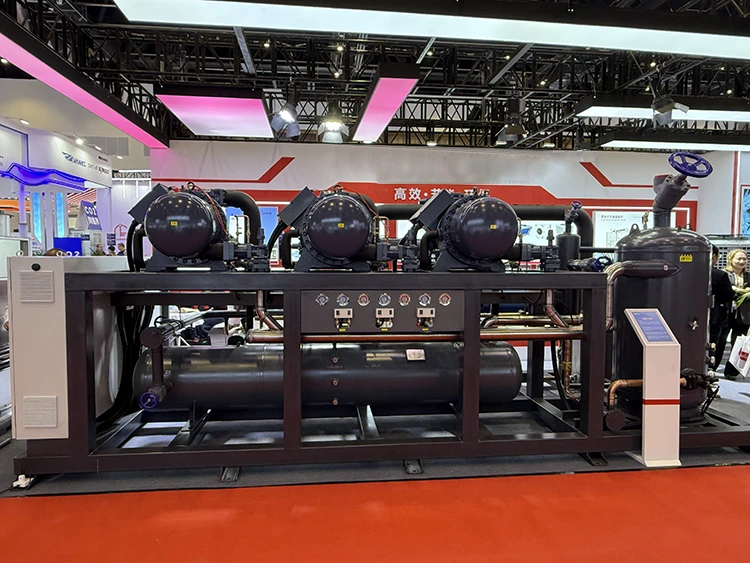

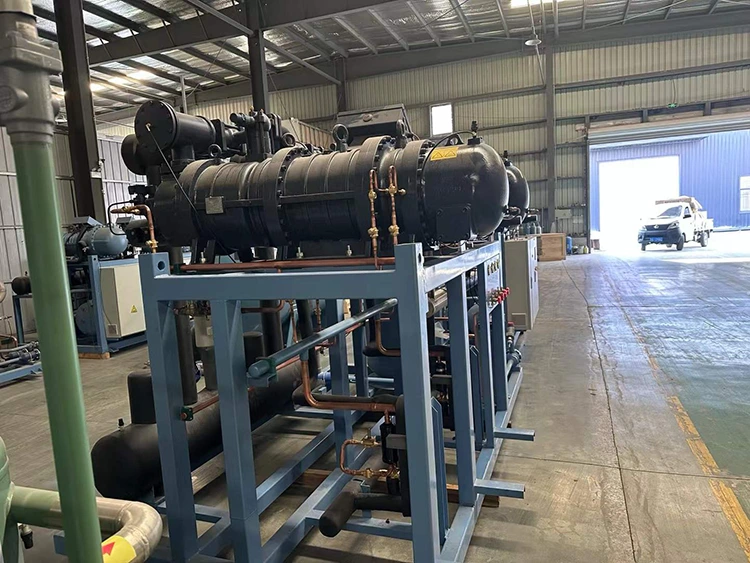

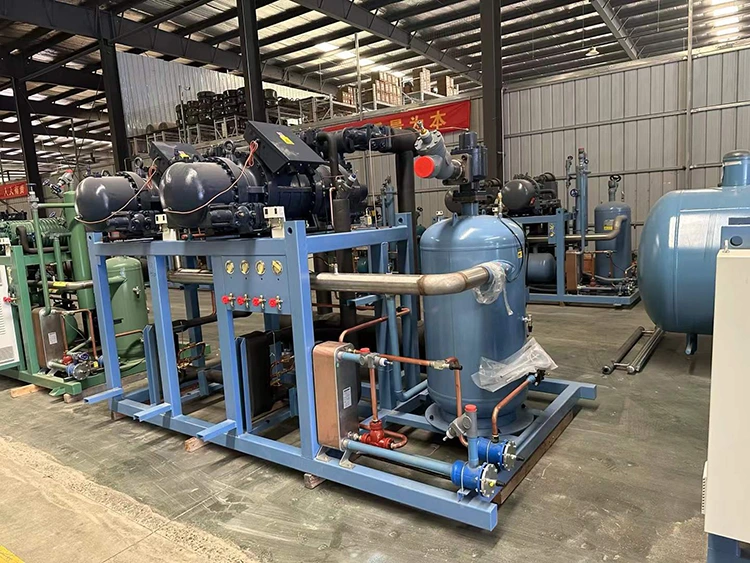

A Lynxcool félhermetikus, kétfokozatú csavaros hűtőkompresszor egységeket gyárt olyan ipari és kereskedelmi hűtőrendszerekhez, amelyek stabil, alacsony hőmérsékletű működést igényelnek. Az egység a félhermetikus csavaros kompressziós technológiát a kétfokozatú kompressziós technológiával és egy integrált gazdaságosítóval kombinálja, hogy javítsa a hűtési hatékonyságot és fenntartsa a megbízható teljesítményt alacsony párolgási hőmérsékleten.

Hűtésre, élelmiszer-feldolgozásra, tenger gyümölcsei fagyasztására, gyógyszertárakba és ipari folyamatok hűtésére tervezték, ez a gyárilag összeszerelt hűtőegység -50°C-ig terjedő párolgási hőmérsékleten működik. A félig hermetikus szerkezet szükségtelenné teszi a külső tengelytömítéseket, segít csökkenteni a hűtőközeg-szivárgás kockázatát és leegyszerűsíteni a rutin karbantartást.

A csúszótalpas szereléssel, PLC-alapú vezérléssel és rugalmas kapacitásszabályozással az egység támogatja a gyors telepítést, az automatikus működést és a rendszerbővítést a különböző hűtési követelményekhez.

Termékskála

A félhermetikus, kétfokozatú csavaros hűtőkompresszor egység működési elve

A félhermetikus, kétfokozatú csavaros hűtőkompresszor egység úgy működik, hogy a hűtőközeget két csavarkompressziós fokozaton keresztül préseli, hogy alacsony hőmérsékletű üzemi körülmények között hatékony hűtést érjen el. A hűtési ciklus akkor kezdődik, amikor az alacsony nyomású hűtőközeggőz belép az első kompressziós fokozatba, ahol az ikercsigás rotorok a hűtőközeget egy közbenső nyomásszintre sűrítik.

Közbenső sűrítés után a hűtőközeg áthalad a beépített economizer rendszeren, ahol a további hűtőközeg befecskendezés javítja a hűtőközeg áramlását és növeli a hűtési hatékonyságot. A második kompressziós fokozat tovább növeli a hűtőközeg nyomását, mielőtt a nagynyomású gáz belép a kondenzátorba a hő visszaszorítása érdekében.

Működés közben a félig hermetikus motort szívó hűtőközeg hűti, így stabil motorhőmérsékletet tart fenn, és csökkenti a további hűtőelemek szükségességét. A PLC vezérlőrendszer folyamatosan figyeli az üzemi paramétereket és a hűtési igénynek megfelelően beállítja a kompresszor teljesítményét, biztosítva a stabil hőmérsékletszabályozást és a hatékony energiafelhasználást.

A hagyományos egyfokozatú csavarkompresszorokhoz képest a kétfokozatú kompressziós eljárás csökkenti a kibocsátási hőmérsékletet, javítja a teljesítményt magas kompressziós arány mellett, és megbízható működést tesz lehetővé azokban az alkalmazásokban, ahol -50°C-ig terjedő párolgási hőmérsékletre van szükség.

Főbb jellemzők

Félig hermetikus csavarkompresszor szerkezet

A félig hermetikus kialakítás a motort és a kompresszort egy tömített házba integrálja, eltávolítva a nyitott típusú kompresszoroknál általánosan használt külső tengelytömítést. Ez a szerkezet csökkenti a lehetséges hűtőközeg-szivárgási helyeket, és megvédi a belső alkatrészeket a külső szennyeződésektől.

A motort működés közben elszívott hűtőközeg hűti, ami stabil teljesítményt tesz lehetővé további motorhűtő berendezés nélkül. Az IP54-es védelemmel kombinálva a kompresszoregység alkalmas ipari hűtési környezetben történő folyamatos működésre.

Kétlépcsős kompressziós technológia

A kétfokozatú kompressziós rendszer a teljes nyomásviszonyt két kompressziós fokozatra osztja, csökkentve az egyes szakaszok munkaterhelését és javítva a működési stabilitást alacsony hőmérsékleti körülmények között.

Ez a kialakítás csökkenti a kimeneti hőmérsékletet, csökkenti a kompresszor alkatrészeinek hőterhelését, és fenntartja a hatékony működést, amikor a párolgási hőmérséklet eléri a -50°C-ot. Különösen alkalmas mélyfagyasztásra, tenger gyümölcsei feldolgozására és alacsony hőmérsékletű tárolási alkalmazásokra, ahol az egyfokozatú rendszerek hatékonysága csökkenhet.

Beépített Economizer rendszer

Az integrált gazdaságosító javítja a hűtési ciklus teljesítményét azáltal, hogy közepes nyomású hűtőközeget fecskendez be a kompressziós folyamatba. Ez növeli a hűtőközeg keringését és javítja a hűtési kapacitást alacsony hőmérsékletű üzemi körülmények között.

A hagyományos, takarékos technológiát nem tartalmazó rendszerekkel összehasonlítva az egység jobb energiahatékonyságot és stabilabb teljesítményt nyújt nagy terhelésű működés során, segítve a hosszú távú üzemeltetési költségek csökkentését.

Gyárilag összeszerelt csúszótalpak

Az összes fő alkatrészt, beleértve a csavarkompresszort, az olajleválasztót, a csőrendszert, a szelepeket és a vezérlőszekrényt, egyetlen csúszótalpakra szerelik fel a szállítás előtt.

Ez az integrált szerkezet csökkenti a helyszíni szerelési munkát és segít lerövidíteni az üzembe helyezési időt. A kompakt alapterületnek köszönhetően az egység alkalmas korlátozott beépítési hellyel rendelkező hűtőhelyiségekbe vagy utólagos, berendezéscserét igénylő projektekhez.

Intelligens PLC vezérlőrendszer

A kompresszor egység PLC-alapú automatikus vezérléssel és érintőképernyős kezelőfelülettel van felszerelve a kényelmes rendszerkezelés érdekében.

A vezérlőrendszer figyeli a működési paramétereket, beleértve a nyomást, a hőmérsékletet, a kompresszor állapotát és a biztonsági riasztásokat. Támogatja az automatikus kapacitásbeállítást, a távoli kommunikációt és a hűtéskezelő rendszerekkel való integrációt szabványos kommunikációs protokollokon keresztül.

Rugalmas hűtőközeg-kompatibilitás

Az egység többféle hűtőközeget támogat, hogy megfeleljen a különböző regionális követelményeknek és hűtőrendszer-konstrukcióknak. A rendelkezésre álló hűtőközegek közé tartozik az R134a, R404A, R507A és R449A, amelyek testreszabott konfigurációi állnak rendelkezésre a konkrét projektkövetelményekhez.

Ez a rugalmasság lehetővé teszi a kompresszoregység alkalmazását különféle kereskedelmi és ipari hűtési környezetekben.

Műszaki paraméterek

A félig hermetikus, kétfokozatú csavaros hűtőkompresszor egység részletei a következők:

Paraméter	Specifikáció
Kompresszor típusa	Félig hermetikus ikercsavarkompresszor
Tömörítési módszer	Kétfokozatú tömörítés gazdaságos befecskendezéssel
Hűtési kapacitás	30 kW - 800 kW
Párolgási hőmérséklet	-20°C és -50°C között
Kondenzációs hőmérséklet	+30°C és +45°C között
Kapacitásszabályozás	25% - 100% fokozatmentes beállítás
Hűtőközeg	R134a / R404A / R507A / R449A
Motor hűtés	Suction gas cooling
Motor feszültség	380V / 3 fázis / 50Hz
Opcionális feszültség	460V / 60Hz
Védelmi szint	IP54
Vezérlőrendszer	PLC + érintőképernyős HMI
COP tartomány	2,0 - 2,8
Zajszint	≤78 dB(A) 1 méteren

Alkalmazások

Hűtőtárolás és élelmiszer-feldolgozás

A kompresszor egység stabil hűtési teljesítményt biztosít hűtőkamrákban, elosztó raktárakban, baromfifeldolgozásban, hústermelésben és tenger gyümölcsei fagyasztó létesítményeiben. Alacsony hőmérsékletű működési képessége elősegíti az állandó hűtési feltételek fenntartását a folyamatos gyártás során.

Gyógyszerészeti hűtés

A gyógyszertároláshoz és a hőmérséklet-érzékeny termékekhez az egység megbízható hűtésszabályozást biztosít automatikus felügyeleti funkciókkal a stabil működési feltételek fenntartása és a hőmérséklet-ingadozások csökkentése érdekében.

Ipari folyamathűtés

A rendszer alkalmas ipari alkalmazásokhoz, beleértve a vegyi feldolgozást, az elektronikai gyártást, a textilgyártást és más olyan folyamatokat, amelyek folyamatos hőmérséklet-szabályozást és megbízható hűtési teljesítményt igényelnek.

Energiahatékonyság és működési előnyök

A kétfokozatú kompressziós szerkezet javítja a hatékonyságot nagy kompressziós arány mellett az egyes kompressziós fokozatok nyomásterhelésének csökkentésével. Az alacsonyabb nyomóhőmérséklet csökkenti a hőterhelést és javítja a kompresszor élettartamát.

A beépített economizer a hűtőközeg keringésének javításával növeli a hűtési ciklus hatékonyságát, míg a félig hermetikus szerkezet csökkenti a szivárgás kockázatát a hagyományos nyitott típusú kompresszorokhoz képest.

A hatékony tömörítési technológia, az automatikus vezérlés és a csúszótalpas integráció kombinációja segít az ügyfeleknek csökkenteni az energiafogyasztást és leegyszerűsíteni a hosszú távú működési menedzsmentet.

Telepítés és karbantartás

Telepítési követelmények

A gyárilag összeszerelt csúszószerkezet csökkenti a helyszíni telepítési követelményeket. Az egység elhelyezése után az ügyfeleknek elsősorban a hűtőközegcsövek csatlakoztatását, az elektromos vezetékezést és a vezérlőrendszer üzembe helyezését kell elvégezniük.

A kompakt kialakítás rugalmas telepítést tesz lehetővé újonnan épített hűtőberendezésekbe, valamint a meglévő rendszerekbe, amelyeknél berendezéscsere vagy kapacitásbővítés szükséges.

Karbantartási követelmények

A félig hermetikus szerkezet csökkenti a rutin karbantartási igényeket azáltal, hogy kiküszöböli a külső tengelytömítéseket és védi a belső alkatrészeket a tömített házon belül.

A napi karbantartás főként a hűtőközeg-töltés, az olajszint, az üzemi nyomás, a hőmérsékleti paraméterek és a PLC riasztási rekordok ellenőrzését foglalja magában. A szabványosított alkatrészek emellett leegyszerűsítik a pótalkatrészek cseréjét és csökkentik az állásidőt.

Miért válassza a Lynxcoolt?

Ipari hűtőgép gyártási tapasztalat

A Lynxcool hűtőlánc-, élelmiszer-feldolgozási és ipari hűtési alkalmazásokra specializálódott hűtőberendezésekre specializálódott. A cég különböző hőmérsékleti követelmények, hűtési kapacitások és működési környezetek alapján fejleszt kompresszor egységeket.

Mérnöki támogatás szállítás előtt

A Lynxcool műszaki támogatást nyújt, beleértve a hűtőrendszer kiválasztását, a hűtési kapacitás kiszámítását, a berendezés konfigurációját, a telepítési rajzokat és az üzemeltetési ajánlásokat, hogy segítse az ügyfeleket a megfelelő megoldások kiválasztásában.

Gyári összeszerelés és tesztelés

Minden kompresszor egységet összeszerelnek és megvizsgálnak a szállítás előtt. A tesztelési eljárások közé tartozik a kompresszor működésének ellenőrzése, a vezérlőrendszer ellenőrzése, a biztonsági védelem tesztelése és a működési paraméterek megerősítése.

Személyre szabott hűtési megoldások

A Lynxcool támogatja a kompresszorkapacitás, a hűtőközeg-konfiguráció, a vezérlőrendszerek és a berendezések elrendezésének testreszabását a konkrét projektkövetelményeknek megfelelően.

Globális szerviztámogatás

Műszaki tanácsadás, alkatrésztámogatás és távoli hibaelhárítási szolgáltatások állnak rendelkezésre a nemzetközi ügyfeleknek a hűtőrendszer stabil működésének megőrzéséhez.

GYIK

Mi az a félhermetikus, kétfokozatú csavaros hűtőkompresszor egység?

A félig hermetikus, kétfokozatú csavaros hűtőkompresszor egység a zárt csavarkompresszor szerkezetet kétfokozatú kompressziós technológiával kombinálja. Olyan hűtőrendszerekhez tervezték, amelyek stabil működést igényelnek alacsony párolgási hőmérséklet és magas kompressziós arány mellett.

Melyek a kétlépcsős tömörítés előnyei?

A kétfokozatú kompresszió csökkenti az egyes sűrítési fokozatok által kezelt nyomásarányt, csökkenti a kibocsátási hőmérsékletet és javítja a hatékonyságot alacsony hőmérsékletű működés során. Alkalmas olyan alkalmazásokhoz, mint a fagyasztórendszerek és a hideg tárolás.

Milyen hőmérsékleti tartományt képes elérni ez a kompresszoregység?

Az egység -20°C és -50°C közötti párolgási hőmérsékleten működhet a hűtőközeg kiválasztásától, a rendszer konfigurációjától és az üzemi feltételektől függően.

Milyen hűtőközegek állnak rendelkezésre?

A szabványos hűtőközeg opciók közé tartozik az R134a, R404A, R507A és R449A. Személyre szabott hűtőközeg-konfigurációk biztosíthatók a projekt követelményei szerint.

Milyen iparágak használják ezt a hűtőberendezést?

Széles körben használják élelmiszer-feldolgozásban, tenger gyümölcsei fagyasztásában, hűtőtárolásban, gyógyszerészeti hűtésben, vegyi hűtésben és ipari folyamatok hűtésében.

Bonyolult telepítést igényel az egység?

A csúszótalpakra szerelt kialakítás a fő alkatrészeket integrálja a szállítás előtt, csökkentve a helyszíni csővezetékeket, és leegyszerűsíti a telepítést és az üzembe helyezést.

Hogyan csökkenti a félig hermetikus kialakítás a karbantartást?

A tömített szerkezet kiküszöböli a külső tengelytömítéseket és csökkenti a hűtőközeg-szivárgás kockázatát, ezáltal csökkenti a karbantartási gyakoriságot a hosszú távú működés során.

Beállítható a hűtőteljesítmény?

Igen. Az egység támogatja a 25%-100%-os fokozatmentes kapacitásszabályozást, lehetővé téve a hűtési teljesítményt, hogy megfeleljen a különböző terhelési követelményeknek.
