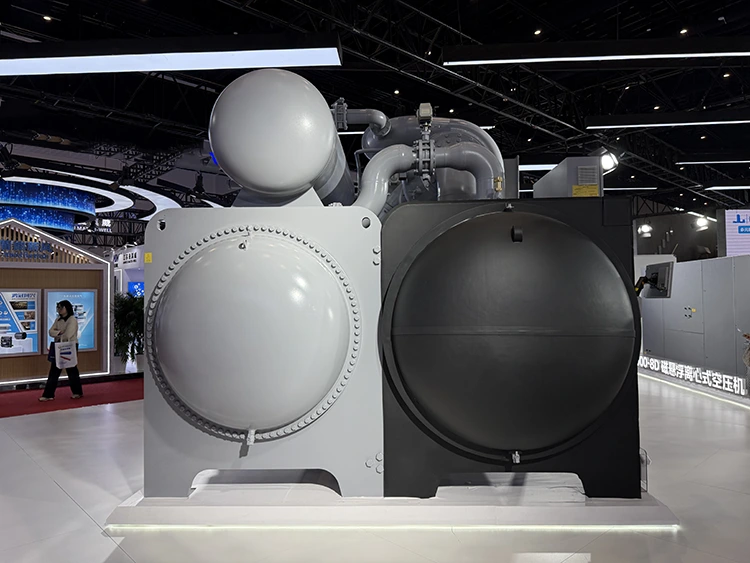

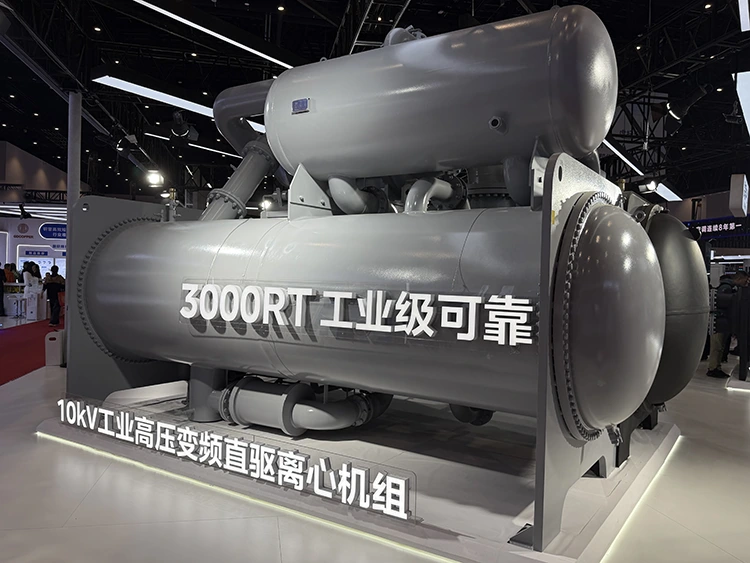

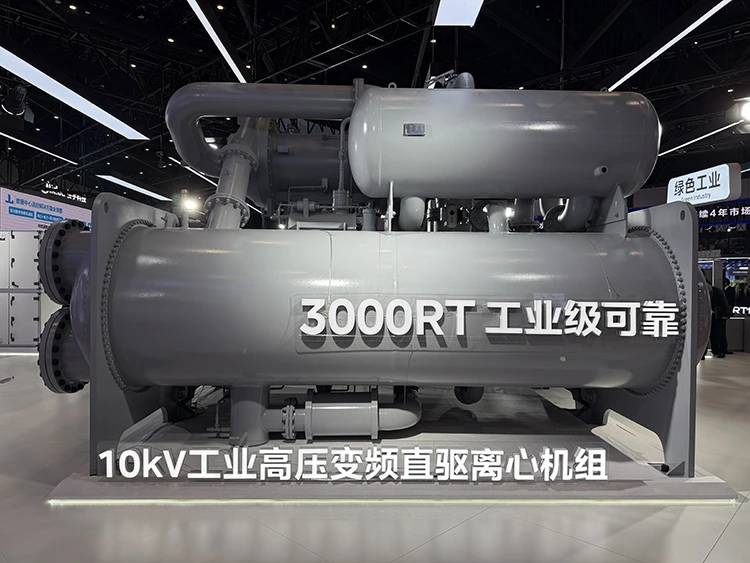

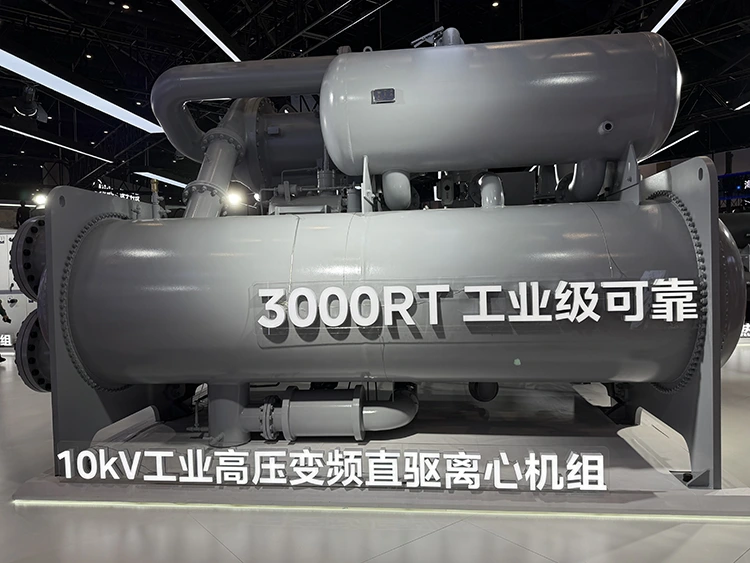

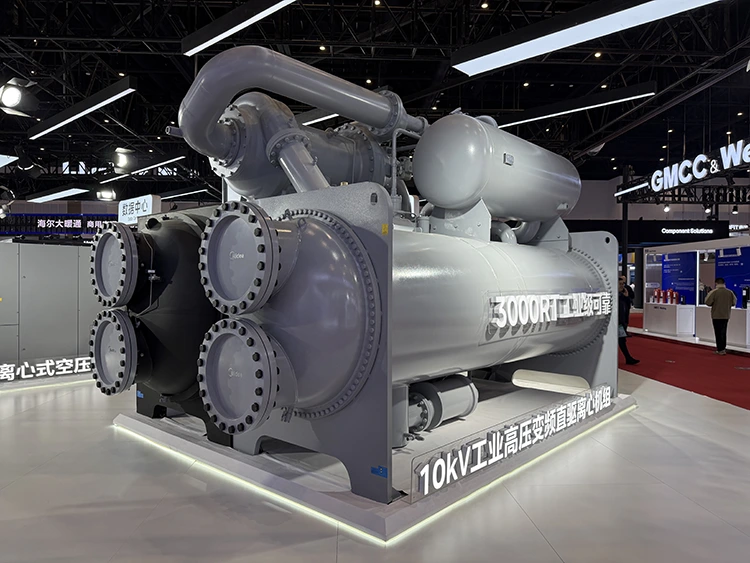

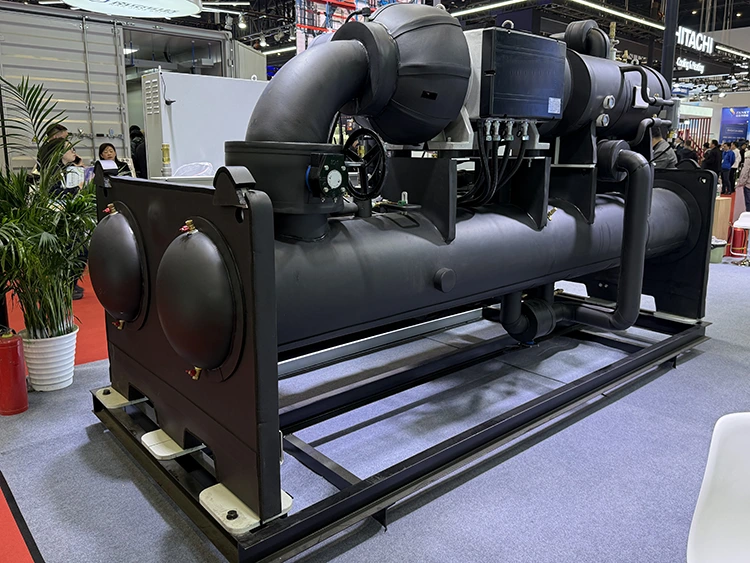

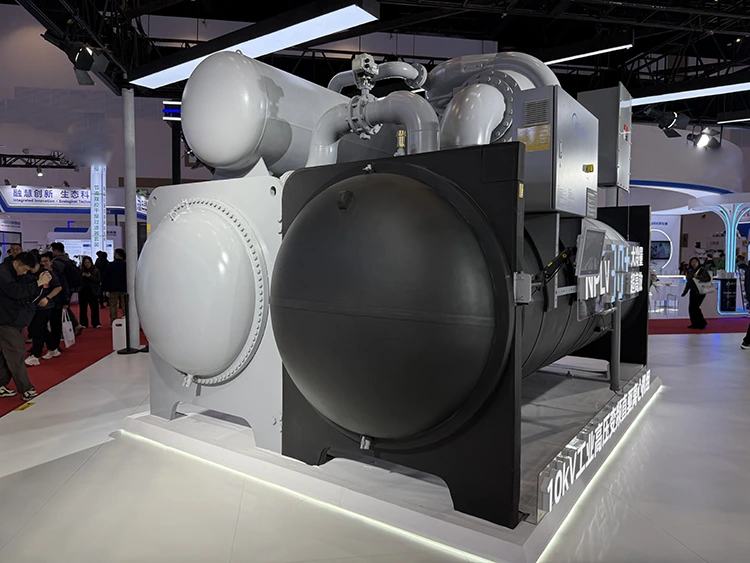

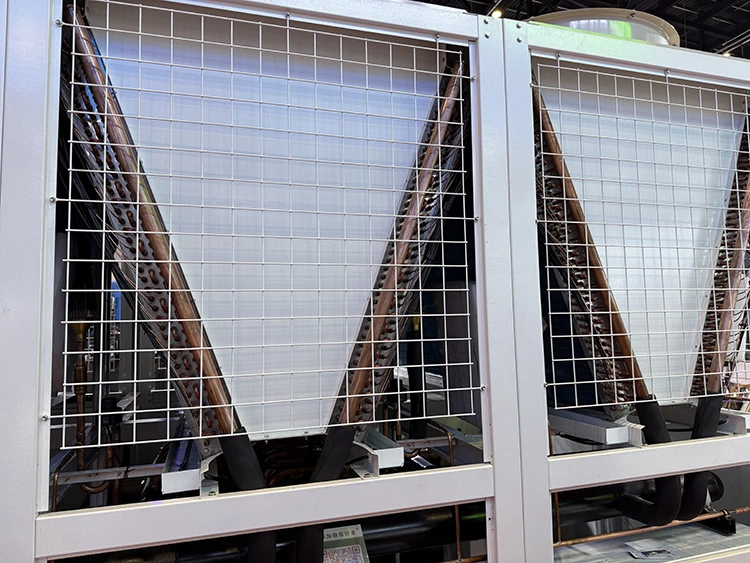

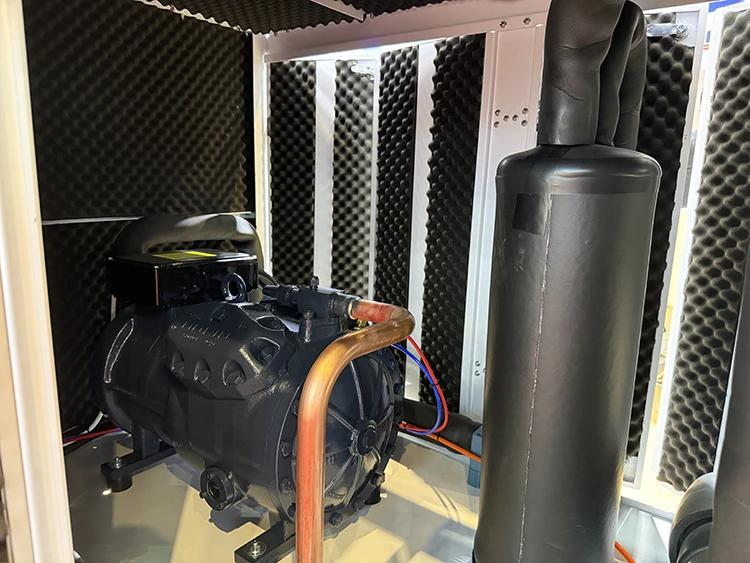

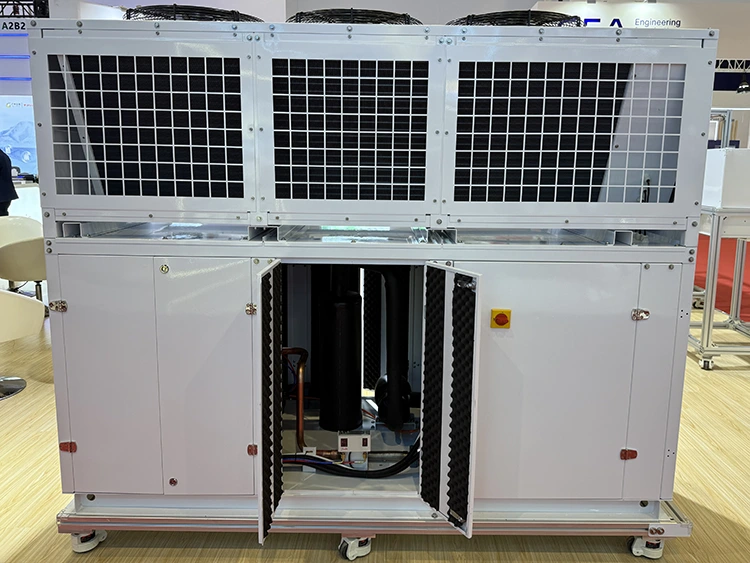

Mágneses levitációs centrifugális hűtőegység

A Lynxcool hűtési megoldások portfólióján belül a Magnetic Levitation centrifugális hűtőegységet nem szállítják önálló standard termékként. Ehelyett központi hűtőforrás modulként szolgál egy integrált hűtőrendszerben. A projekt hűtési terhelési követelményei, az éves terhelésváltozások, a hűtővíz állapota és a végberendezések konfigurációja alapján a Lynxcool teljes rendszertervezést biztosít, beleértve a hűtőberendezés kiválasztását, a csővezetékek tervezését, a hidraulikus számításokat és a szabályozási stratégia kidolgozását.

Az ügyfeleknek szállított végső érték mind magának a hűtőberendezésnek a műszaki teljesítményéből, mind a Lynxcool hűtőrendszer-tervezési és projektmegvalósítási tapasztalatából adódik.

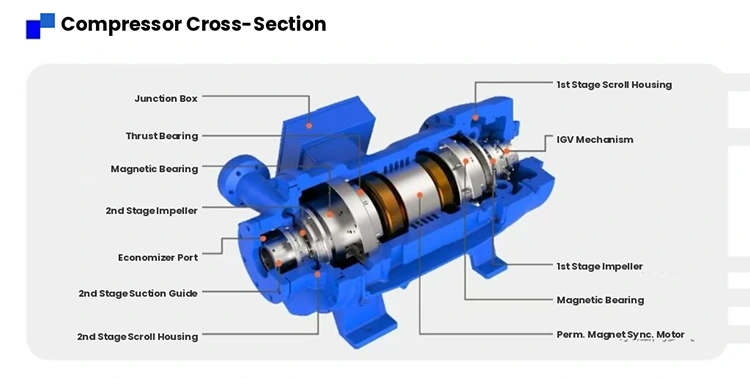

A kompresszor felépítése: mágneses csapágy és állandó mágneses szinkronmotor

A kompresszor a centrifugális hűtő központi eleme. A mágneses lebegtető centrifugális kompresszor aktív mágneses csapágyrendszert használ, amely működés közben elektromágneses erő hatására felfüggeszti a rotort a középső pozícióban. Mivel a forgórész és az állórész között nincs fizikai érintkezés, a forgó alkatrészek közötti mechanikai súrlódás megszűnik.

A mágneses csapágyrendszer elmozdulásérzékelőket használ a forgórész helyzetének valós időben történő figyelésére. A vezérlő az elektromágneses tekercseken átfolyó áramot az érzékelő visszacsatolása szerint állítja be, a forgórészt a tervezett lebegési távolságon belül tartja működés közben.

A kompresszort állandó mágneses szinkronmotor (PMSM) hajtja. A forgórész belsejébe állandó mágnesek vannak beágyazva, és a feszültség alatt álló állórész által generált forgó mágneses tér közvetlenül meghajtja a forgórészt. A motor és a járókerék közvetlen koaxiális szerkezeten keresztül kapcsolódik egymáshoz, kiküszöbölve a hagyományos sebességnövelő fogaskerekeket és tengelykapcsolókat.

Az erőátviteli szerkezet egyszerűsítésével a mechanikus mozgó alkatrészek száma csökken, miközben elkerülhető a hajtóműves hajtómű által okozott mechanikai veszteségek, rezgés és működési zaj.

A járókerék háromdimenziós áramlási kialakítást alkalmaz. A számítási folyadékdinamika (CFD) optimalizálása révén a lapátprofilt és az áramlási csatorna geometriáját úgy tervezték, hogy javítsák a gázsűrítés hatékonyságát nagy sebességű forgás közben.

Hűtési ciklus és hőcserélő rendszer

Az egység gőzkompressziós hűtési ciklust alkalmaz, amelyben a hűtőközeg négy folyamatot hajt végre egy zárt rendszeren belül: kompressziót, kondenzációt, expanziót és elpárologtatást.

Az elpárologtató elárasztott típusú vagy leeső filmes hőcserélőt alkalmaz. A hűtött víz a csövek belsejében, míg a hűtőközeg a héj oldalán kering. A folyékony hűtőközeg felveszi a hőt az elpárologtató köpeny oldalán lévő hűtött vízből, és gőzzé párolog, így a hűtött víz hőmérséklete az előre beállított értékre csökken.

Az elpárologtató belsejében nagy hatásfokú hőátadó csövek vannak beépítve. A csövek külső felülete speciálisan kezelt a hőátadási terület növelése és a forrásban lévő hőátadási teljesítmény javítása érdekében.

A kompresszor az elpárologtatóban keletkező alacsony hőmérsékletű és alacsony nyomású hűtőközeggőzt szívja fel. Miután a nagy sebességű forgó járókerék összenyomja, a hűtőközeg magas hőmérsékletű és nagynyomású gázzá válik, és belép a kondenzátorba.

A kondenzátor általában vízhűtéses héj-cső szerkezetet alkalmaz. A hűtővíz a csövek belsejében áramlik, míg a hűtőközeg a héj oldalán lecsapódik és hőt bocsát ki, a nagynyomású gázból nagynyomású folyadékká változik.

A kondenzátor hőátadó csöveket szintén nagy hatásfokú menetes csövekkel vagy javított felületű csövekkel tervezték, hogy javítsák a hőcserélő teljesítményt és csökkentsék a vízoldali nyomásesést.

A nagynyomású folyékony hűtőközeg áthalad a tágulási eszközön, például egy elektronikus expanziós szelepen vagy rögzített nyíláson, ahol a nyomás és a hőmérséklet csökken, mielőtt az elpárologtatóba kerül. Ezzel befejeződik a hűtési ciklus.

Főbb műszaki adatok

Olajmentes működés és hőátadási hatékonyság

A hagyományos csavaros vagy centrifugális kompresszorok kenőolajra támaszkodnak, hogy csökkentsék a csapágyak és a forgó alkatrészek közötti súrlódást. Működés közben bizonyos mennyiségű olaj kerülhet a hűtőkörbe a hűtőközeggel együtt, és keringhet az elpárologtatón és a kondenzátoron keresztül.

Az elpárologtató alacsony hőmérsékletű oldalán a kenőolaj viszkozitása megnő, és felhalmozódhat a hőátadó csövek felületén, további hőellenállást hozva létre. Ez csökkenti a párologtatás hatékonyságát, és fokozatosan befolyásolja a hűtő hőátadási teljesítményét.

A működési hatékonyság fenntartásához a hagyományos rendszerek általában rendszeres olajleválasztókat, olajvisszavezető rendszereket és hőcserélő csövek tisztítást igényelnek.

A mágneses levitációs kompresszor kenőolaj nélkül működik. Mivel a hűtőkörbe nem kerül olaj, az elpárologtató és a kondenzátor hőátadó felületei a berendezés élettartama alatt tiszták maradnak.

Ennek eredményeként a hőátadási teljesítmény nem csökken fokozatosan az olajszennyeződés miatt. Normál üzemi körülmények között a hűtési teljesítmény és az energiahatékonysági arány több éves működés után a gyári értékek közelében maradhat.

Változtatható frekvenciahajtás és kapacitásszabályozás

A hűtőberendezés változtatható frekvenciájú meghajtási technológiát használ a kompresszor sebességének a tényleges hűtési igény szerinti beállításához.

A szabályozó folyamatosan összehasonlítja a hűtött víz kimeneti hőmérsékletét az előre beállított értékkel, és beállítja a kompresszor motor fordulatszámát az aktuális terhelési igénynek megfelelően. Részleges terhelés esetén a motor a névleges fordulatszám alatt működik, ami csökkenti a járókerék fordulatszámát és a kompresszor kapacitását. A forgási sebesség csökkenésével az energiafogyasztás jelentősen csökken.

Az inverter integrálja a PID-szabályozási algoritmusokat és a terhelés-előrejelzési funkciókat. A hűtött víz hőmérséklet-változási sebességének elemzésével a vezérlőrendszer dinamikusan állítja be a kompresszor sebességét, hogy megakadályozza a gyakori start-stop működést és a nagy hőmérséklet-ingadozásokat.

Amint a hűtött víz hőmérséklete eléri a beállított értéket, az egység alacsonyabb fordulatszámon folytathatja a működést, stabil kilépő vízhőmérsékletet fenntartva, miközben csökkenti az energiafogyasztást.

Összehasonlítás: SMP sorozat vs hagyományos centrifugális hűtők

Párologtató és kondenzátor kiválasztása

Az elpárologtató és a kondenzátor hőátadó területe közvetlenül befolyásolja a hűtő hűtési teljesítményét és energiahatékonyságát. A projekt tervezése során a Lynxcool a hőcserélőket az ügyfél hűtött víz bemeneti és kimeneti hőmérséklete, a hűtővíz állapota, a vízminőségi követelmények és a szennyeződési tényezők alapján választja ki és konfigurálja.

Magasabb bemeneti vízhőmérsékletet vagy alacsonyabb hűtött víz kimeneti hőmérsékletet igénylő alkalmazásokhoz az elpárologtató nagyobb hőátadási felülettel tervezhető, hogy megfelelő hőmérséklet-különbséget tartson fenn a hűtőközeg párolgási hőmérséklete és a hűtött víz kimeneti hőmérséklete között, jellemzően 4-6 ℃ között.

A nagy vízkeménységű területeken található projekteknél a kondenzátorcső falvastagsága és a belső vízsebesség optimalizálható a vízkőképződés és a korróziós kockázatok minimalizálása érdekében.

A kondenzátor víztartályának mindkét végén tisztítónyílások vannak fenntartva, így kényelmes mechanikai vagy vegyi tisztítást tesz lehetővé a későbbi karbantartás során.

Elektronikus expanziós szelep és hűtőközeg-áramlás szabályozás

Az egység a hagyományos hőtágulási szelepek vagy rögzített nyílású eszközök helyett elektronikus tágulási szelepet használ. Léptetőmotorral hajtva, a szeleptű pozíciója pontosan beállítható a hűtőközeg-áramlás szabályozásához.

A vezérlőrendszer a valós idejű működési paraméterek szerint szabályozza az elektronikus expanziós szelep nyitási fokát, beleértve a párologtató kimeneti hűtőközeg túlhevülését, a kompresszor szívónyomását és a kilépő hőmérsékletet.

A hűtőközeg-áramlás folyamatos beállításával a rendszer biztosítja, hogy a hűtőközeg-ellátás megfeleljen az aktuális hűtési terhelésnek, és lehetővé teszi az elpárologtató hőátadó területének teljes kihasználását.

Az elektronikus expanziós szelep gyors reakciósebességet és széles beállítási tartományt biztosít. Az indítás során fokozatosan növeli a hűtőközeg áramlását, hogy csökkentse annak kockázatát, hogy folyékony hűtőközeg kerüljön a kompresszorba.

Részleges terhelés mellett a szelep megfelelő nyitási pozíciót tart fenn, hogy biztosítsa a stabil párolgási feltételeket és a hatékony hőátadási teljesítményt.

Intelligens vezérlőrendszer

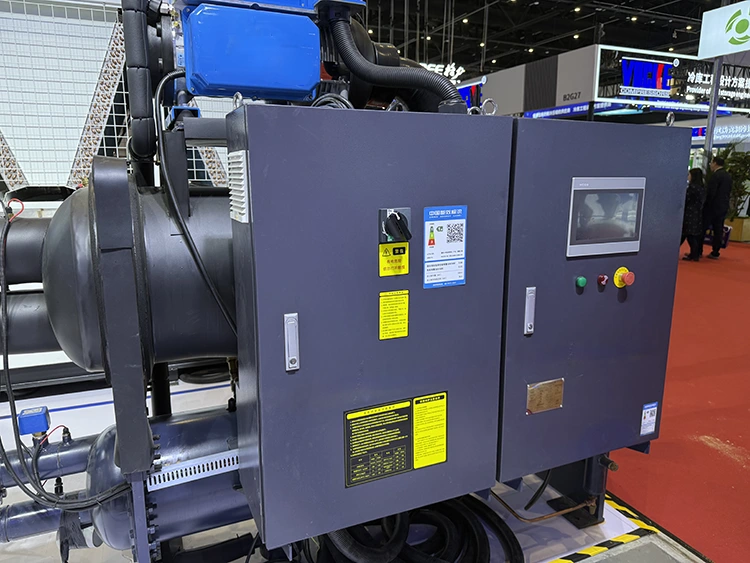

A hűtőberendezés vezérlőrendszerét ipari minőségű PLC platformra fejlesztették ki, és érintőképernyős ember-gép interfésszel (HMI) szerelték fel.

A vezérlési logika magában foglalja a kompresszor indításának és leállításának vezérlését, fordulatszám-szabályozást, expanziós szelep beállítását, hűtöttvíz-szivattyú reteszelést, fagyvédelmet, magas és alacsony nyomás elleni védelmet, kimeneti hőmérséklet elleni védelmet, túlterhelés elleni védelmet, fáziskiesés elleni védelmet és a vízáramlás kapcsoló felügyeletét.

A működési paraméterek valós időben jelennek meg és rögzítésre kerülnek a vezérlőfelületen keresztül, beleértve:

Hűtött víz bemeneti és kimeneti hőmérséklete

A hűtővíz bemeneti és kimeneti hőmérséklete

Párolgási nyomás

Kondenzációs nyomás

Kibocsátási hőmérséklet

Motor áram

Csapágyhézag

Csapágy hőmérséklet

Rezgés értéke

A kompresszor sebessége

Üzemidő

A vezérlőrendszer támogatja a szabványos kommunikációs protokollokat, beleértve a Modbus RTU-t és az opcionális Modbus TCP/IP-t. Adatot cserélhet épületautomatizálási rendszerekkel (BAS) vagy gyári energiamenedzsment rendszerekkel (EMS).

A távfelügyelet vezetékes hálózatokon vagy 4G vezeték nélküli modulokon keresztül érhető el. Az üzemeltető személyzet távolról ellenőrizheti a berendezés állapotát, hibariasztásokat kaphat, és beállíthatja a működési paramétereket anélkül, hogy fizikailag jelen lenne a berendezés helyén.

A hűtővízrendszer alkalmazkodóképessége és működési tartománya

A mágneses lebegéses centrifugális hűtő széles működési tartományban rendelkezik a hűtővíz bemeneti hőmérsékleti feltételeihez. Amikor a hűtővíz hőmérséklete viszonylag alacsony, például télen vagy átmeneti időszakokban, az egység alacsonyabb kondenzációs nyomáson tud működni, ami csökkenti a kompresszor energiafogyasztását.

A kondenzátor nyomásszabályozó funkciója stabil működést biztosít, ha a hűtővíz hőmérséklete alacsonyabb, mint a tervezési állapot. A vezérlőrendszer megakadályozza a hűtőközeg migrációja vagy a túl alacsony kompressziós arány által okozott instabil működést.

A maximális megengedett hűtővíz bemeneti hőmérséklet általában 35–38 ℃, a kompresszor típusától és a hűtőközeg típusától függően.

A hűtött víz kimeneti hőmérsékletének beállítási tartománya jellemzően 5-20 ℃. Szabványos légkondicionáló alkalmazásoknál a jellemző hűtött víz állapota 7 ℃ kilépő víz és 12 ℃ visszatérő víz. Ipari folyamathűtés esetén a kimeneti hőmérséklet a folyamat követelményei szerint állítható be, általában 5-10 ℃ között.

Túlfeszültség-szabályozás és működési stabilitás

A centrifugális kompresszorok túlfeszültséget tapasztalhatnak alacsony terhelésű működés vagy magas kondenzációs nyomás esetén. Túlfeszültség lép fel, amikor a légáramlás megfordul a járókerék kimeneténél, ami nyomásingadozást és instabil kompresszorműködést okoz. Súlyos esetekben a folyamatos túlfeszültség-üzem károsíthatja a járókereket.

A mágneses levitációs centrifugális kompresszor aktív vezérlési technológiát használ a túlfeszültség megelőzésére. A vezérlő folyamatosan figyeli a működési paramétereket, beleértve a motor áramát, a kompresszor sebességét, a szívónyomást és a nyomónyomást.

Amikor a működési pont megközelíti a túlfeszültség határát, a vezérlőrendszer automatikusan beállítja a kompresszor fordulatszámát vagy a bemeneti vezetőlapát helyzetét (ha van), hogy az üzemi állapotot visszahelyezze egy stabil tartományba.

Rendellenes körülmények között, mint például túl magas hűtővíz-hőmérséklet vagy a hűtött víz áramlásának hirtelen csökkenése, a vezérlő előnyben részesíti a védő ürítési és riasztási funkciókat, hogy megakadályozza a kompresszor bejutását a túlfeszültség-tartományba.

Modellválasztás és teljesítményértékelés

A hűtőberendezés standard kiválasztási feltétele a következőkön alapul:

Hűtött víz bemeneti/kimeneti hőmérséklete: 12℃ / 7℃

A hűtővíz bemeneti/kimeneti hőmérséklete: 30℃ / 35℃

Környezeti hőmérséklet: 35℃

Ilyen körülmények között az egység hűtőteljesítmény-tartománya jellemzően 300 kW-tól 2000 kW-ig terjed.

Az integrált részterhelési érték (IPLV) a választott modelltől és működési feltételektől függően elérheti a 8,0–9,5 értéket.

A tényleges hűtőteljesítmény és az energiahatékonyság a helyszíni körülményektől függően változik. A kiválasztási folyamat során a Lynxcool értékeli a projektinformációkat, többek között:

Éves átlagos nedves hőmérséklet a telepítés helyén

A hűtőtorony tervezési paraméterei

Éves hűtöttvíz terheléseloszlás

Üzemi ütemterv és terhelési jellemzők

Ezek a paraméterek az egyes projektekhez legmegfelelőbb hűtőberendezés-konfiguráció meghatározására szolgálnak.

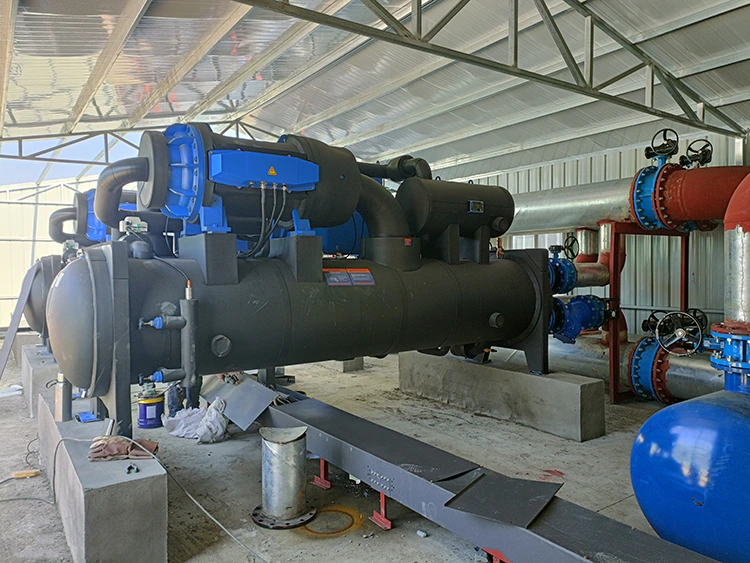

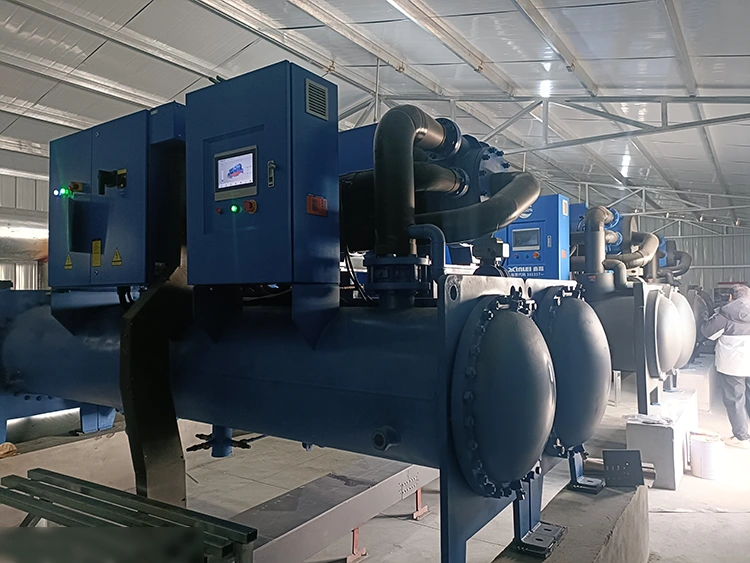

Beépítési feltételek és gépházi követelmények

A hagyományos csavarhűtőkkel összehasonlítva a mágneses lebegéses centrifugális hűtők alacsonyabb követelményeket támasztanak a telepítési alapokkal szemben.

Az érintésmentes mágneses csapágyszerkezetnek köszönhetően a rezgésátvitel működés közben rendkívül alacsony. Mind a dinamikus, mind a statikus terhelések csökkennek, így az egység alkalmas szigorú rezgésszabályozási követelményeket támasztó projektekhez.

A kompakt szerkezet lehetővé teszi, hogy az egység kevesebb helyet foglaljon el. Ugyanazon hűtési teljesítmény mellett a lábnyom körülbelül 30-40%-kal csökkenthető a hagyományos csavarhűtő rendszerekhez képest.

A gépház ajánlott szabad magassága általában 3,5–4,5 méter. Elegendő karbantartási távolságot kell fenntartani az egység körül, és elegendő helyet kell biztosítani az elpárologtató és a kondenzátor mindkét végén a hőcserélő csövek eltávolításához és szervizeléséhez.

A hűtővíz és a hűtöttvíz csatlakozások szabványos karimás csatlakozásokat használnak. Szállítás előtt az egységet részben fel kell tölteni hűtőközeggel, és meg kell tölteni inert védőgázzal. A beszerelés után a maradék hűtőközeg adagolása, majd a rendszer üzembe helyezése következik.

Karbantartási ütemterv és ellenőrzési követelmények

A mágneses levitációs centrifugális hűtőegységek rendszeres karbantartása főként a következőket tartalmazza:

Heti ellenőrzés:

Ellenőrizze a hűtött víz és a hűtővíz bemeneti/kimeneti hőmérsékletét

Ellenőrizze a hőmérséklet különbséget a belépő és a kilépő víz között

Havi ellenőrzés:

Ellenőrizze az elektromos csatlakozók tömítettségét

Tekintse át az érintőképernyő működési rekordjait és riasztási előzményeit

Negyedéves ellenőrzés:

Ellenőrizze a nyomásesést az elpárologtató és a kondenzátor vízoldalán

Tisztítsa meg a hőcserélőket, ha a nyomásesés meghaladja a kezdeti érték 15%-át

Féléves ellenőrzés:

Kalibrálja a hőmérséklet- és nyomásérzékelő pontosságát

Tisztítsa meg a hűtött vízszűrőket

Éves ellenőrzés:

Szükség esetén cserélje ki a hűtött vizet és a hűtővizet

Végezzen vízminőségi vizsgálatot

Ellenőrizze az elektromos alkatrészek öregedésének állapotát

A mágneses csapágyrendszer nem igényel rendszeres olajcserét vagy kenést. A csapágyhelyzetet és az üzemállapotot a vezérlő folyamatosan felügyeli. Ha rendellenes állapotok lépnek fel, a rendszer riasztást generál, és a professzionális technikusok erre a célra szolgáló szervizeszközök segítségével diagnosztizálhatják.

Tipikus alkalmazási forgatókönyvek

Adatközpont hűtés

Az adatközpontok egész évben folyamatosan működnek, és stabil hűtési teljesítményt igényelnek szigorú energiahatékonysági követelmények mellett.

A mágneses lebegéses centrifugális hűtő alkalmas adatközponti hűtési rendszerekhez, mivel nagy hatékonysága van részleges terhelés mellett. Működési jellemzői megfelelnek az IT-berendezések változó terhelési mintáinak, segítve az éves hűtési energiafogyasztás csökkentését és az adatközpontok általános energiateljesítményének javítását.

Gyógyszer- és biotechnológiai gyártás

A gyógyszergyártó területek precíz hűtött víz hőmérséklet-szabályozást és megbízható folyamatos működést igényelnek.

A mágneses levitációs centrifugális hűtőegység a hűtött víz kimeneti hőmérsékletének szabályozási pontosságát ±0,5 ℃-on belül tudja tartani. A vezérlőrendszer több egység konfigurációját támogatja, beleértve a készenléti működést és az összehangolt vezérlési logikát, hogy javítsa a rendszer megbízhatóságát a kritikus termelési környezetekben.

Élelmiszer-feldolgozás és hideglánc-logisztika

Az élelmiszer-feldolgozó létesítmények és hűtőraktárak gyakran igényelnek több hőmérsékleti tartományban működő hűtőrendszert.

A Lynxcool hűtőrendszer-tervezési képességével, beleértve az elpárologtató, kondenzátor és léghűtő kiválasztását, a Magnetic Levitation centrifugális hűtőegység integrálható több hőmérsékletű hűtőrendszerekbe.

A nagy hidegláncos logisztikai központok esetében az egység alacsony működési zaja segít csökkenteni a raktári személyzetre és a napi műveletekre gyakorolt ​​hatást.

Műanyag és gumi feldolgozás

A fröccsöntő gépek és extrudáló berendezések stabil hűtött vízellátást igényelnek a forma hűtéséhez és a folyamat hőmérsékletének szabályozásához.

A hosszú távú folyamatos működés során a mágneses lebegő hűtő egyenletes hőátadási teljesítményt tart fenn olajszennyeződés nélkül a hűtőkör belsejében, segítve a stabil formahőmérséklet-szabályozást és a termék méretpontosságát.

Nagy kereskedelmi épületek és távhűtési rendszerek

A bevásárlóközpontok, irodaházak, kórházak, repülőterek és más nagy nyilvános létesítmények jellemzően jelentős hűtési terhelés-ingadozásokat tapasztalnak a nap folyamán.

A mágneses lebegéses centrifugális hűtő zökkenőmentesen tudja beállítani a kapacitást különböző terhelési feltételek mellett, hatékony működést biztosítva mind a nappali nagy terhelésű, mind az éjszakai alacsony terhelésű időszakokban.

Lynxcool projekt szállítási folyamata

A tényleges projekt megvalósítása során a Lynxcool a mágneses levitációs centrifugális hűtőegységet a teljes hűtőrendszer-megoldás részeként biztosítja ahelyett, hogy csak a berendezést szállítaná.

Miután megkapta az ügyfél alapvető projektinformációit, beleértve az épület típusát, a HVAC vagy a folyamat hűtési követelményeit, a becsült hűtési terhelést és a helyi klímaviszonyokat, a Lynxcool mérnökcsapata elvégzi a rendszerterhelés számítását és a berendezések kiválasztását.

A hűtőmodell megerősítése után a mérnöki csapat befejezi a hűtöttvíz-rendszer, a hűtővíz-rendszer, a szivattyú kiválasztását, a tágulási tartály kiválasztását és a csővezetékek szigetelését, és teljes építési rajzokat készít.

A gyártási szakaszban a Lynxcool koordinálja a berendezések gyártását és az anyag-előkészítést a jóváhagyott műszaki előírásoknak megfelelően. A telepítést szakképzett mérnöki csapatok végzik nyomócsővezeték-szereléssel és mechanikus-elektromos szerelési képességekkel.

A helyszíni telepítési folyamat a következőket tartalmazza:

• Hűtő- és vízvezeték csatlakozás
• Elektromos vezetékek
• Rendszer öblítés
• Hidraulikus nyomásvizsgálat
• Vákuumos tesztelés

Az üzembe helyezés során a technikusok elvégzik a hűtőközeg feltöltését, a paraméterek beállítását, a vezérlési logika ellenőrzését és a terhelési tesztelést.

Miután minden üzemjelző megfelel a tervezési követelményeknek, a rendszert üzemeltetési oktatással és karbantartási útmutatóval együtt átadjuk a megrendelőnek.

A berendezések kiválasztásától az üzembe helyezésig nyújtott teljes körű műszaki támogatás révén a Lynxcool segít az ügyfeleknek stabil és hatékony hűtöttvíz-rendszerek kiépítésében kereskedelmi, ipari és folyamathűtési alkalmazásokhoz.
